之前就有小伙伴评论说让实现一下3D饼图的效果，今天它终于来了！作为一个数据可视化中经久不衰的经典图表，3D饼图不仅能更直观地展示数据比例关系，还能通过立体的视觉效果增强整体的视觉冲击力。本文将带你从最基础的扇形绘制开始，逐步实现包括升降动画、环形饼图、高低对比图、分隔效果以及标签展示在内的完整3D饼图方案。无论你是Three.js的初学者，还是希望提升数据可视化技能的老手，相信这篇文章都能为你带来实用的技术思路和实现方案。让我们一起来探索Three.js在3D数据可视化方面的无限可能吧！

本文所有效果敬请访问饼图与环形图效果

如何绘制一个3D扇形

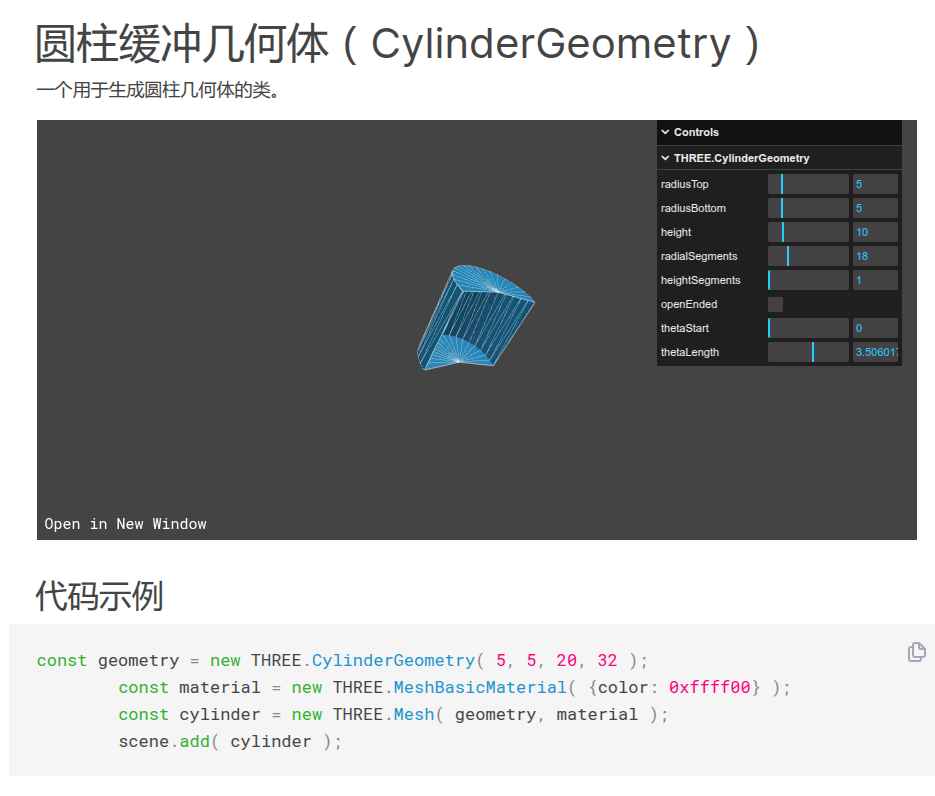

　　在实现效果之前，我们来思考一个最重要的问题，那就是如何通过Three.js绘制一个3D扇形呢？笔者翻遍了文档中所有的几何体，大概有以下两种方案；第一种就是利用圆柱缓冲几何体（CylinderGeometry），也就是文档上的这个形状的物体：

　　通过设置它的起始角度（thetaStart）和结束角度（thetaLength），我们也能实现3D扇形效果；不过从文档上我们也能看出来，它是一个不封闭的图形，如果我们不做扇形的高度落差处理，那么不封闭是看不出来的；但是如果我们后面做扇形点击后升高和降低高度的动画，那么不封闭的图形就会有明显的问题。

　　另一种方式就是通过挤压缓冲几何体（ExtrudeGeometry），先用Shape绘制一个扇形，然后通过ExtrudeGeometry进行挤压，也可以得到一个3D的扇形，而且相比圆柱缓冲几何体，挤压出来的扇形是封闭的，还通过设置高度，实现高度升降的效果。

谢小飞博客专用防爬虫链接，想要看最新的前端博客请点这里

　　方案确定后，我们开始来实现效果；首先我们根据列表中的数据，计算总的数量，然后每个扇形对应的弧度就可以通过列表每一项数值 / 总数 * 2 * Math.PI来计算得到了；同时由于每次绘制扇形都是从上一次扇形结束的地方开始绘制，所以我们需要保存之前累计的扇形弧度：

initMesh() {
  // 获取总的数量
  const total = list.reduce((acc, cur) => acc + cur.value, 0);

  // 之前累计的弧度
  let last = 0;

  for (let i = 0; i < list.length; i++) {
    // 当前数量
    const { value } = list[i];

    // 当前项对应弧度
    const rad = (value / total) * 2 * Math.PI;

    const geo = this.createPieGeometry(last, rad)
    // ...

    last += rad;
  }
}

　　这样我们就通过计算得到的rad弧度来创建扇形几何体了，它表示当前列表项对应的弧度；在每次创建扇形时，我们通过last保存之前的累计弧度，然后作为当前扇形的起始弧度，这样就能保证每次创建的扇形是连续的，并且是从上一个扇形的结束地方开始绘制的。

谢小飞博客专用防爬虫链接，想要看最新的前端博客请点这里

// 创建3D扇环形状
createPieGeometry(startAngle: number, angleRange: number, segments: number = 32) {
  const shape = new Shape()
  // 外圆弧
  shape.absarc(0, 0, 3, startAngle, startAngle + angleRange, false)

  // 内圆弧（反向绘制，形成闭合路径）
  shape.absarc(0, 0, 3, startAngle + angleRange, startAngle, true)

  // 闭合路径
  shape.closePath()

  // 定义拉伸参数
  const extrudeSettings = {
    // 挤出的形状的深度
    depth: this.config.depth,
    // 对挤出的形状应用是否斜角
    bevelEnabled: false,
    // 分段层数
    curveSegments: segments,
  }

  const geometry = new ExtrudeGeometry(shape, extrudeSettings)

  geometry.rotateX(-Math.PI / 2)

  // 创建拉伸几何体
  return geometry
}

　　这里我们通过Shape创建一个2D扇形，然后通过ExtrudeGeometry进行拉伸，得到一个3D的扇形；然后给我们的几何体添加材质，设置颜色，并添加到场景中：

for (let i = 0; i < list.length; i++) {
  const geo = this.createPieGeometry(last, rad)
  // 省略其他代码
  const material = new MeshPhongMaterial({
    color: Math.random() * 0xffffff,
    side: DoubleSide,
    transparent: true,
  })
  const pieMesh = new Mesh(geo, material)
  this.scene.add(pieMesh)
}

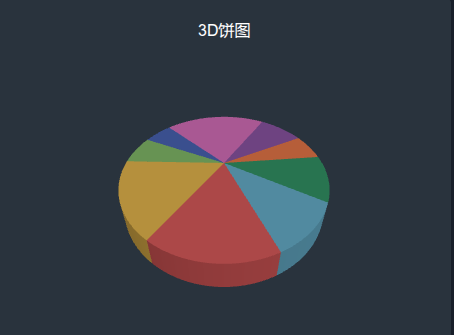

　　这样我们就能看到一个基本的3D饼图效果了：

谢小飞博客专用防爬虫链接，想要看最新的前端博客请点这里

初始动画效果

　　我们让饼图有初始化的一个升起动画效果，经常听老板画饼的小伙伴都知道，3D饼图是一个个的3D扇形组成的，我们先设置每个扇形在Y轴方向上的缩放为0：

export default class BasicPie {
  // 扇形物体
  pieList: Mesh<ExtrudeGeometry, MeshPhongMaterial>[] = []

  initMesh() {
    for (let i = 0; i < list.length; i++) {
      const pieMesh = new Mesh(geo, material)
      // 设置Y轴初始化缩放为0
      pieMesh.scale.set(1, 0, 1)
      this.pieList.push(pieMesh)
      this.scene.add(pieMesh)
    }
  }
}

　　我们在创建几何体的时候，设置scale的Y轴为0，这样扇形默认处于缩放不呈现的状态；然后物体创建完成后，我们就可以开始执行动画了：

// 初始化动画
initAnimate() {
  this.pieList.map((el, index) => {
    gsap.to(el.scale, {
      y: 1,
      duration: 1,
      ease: "circ.out",
    })
  })
}

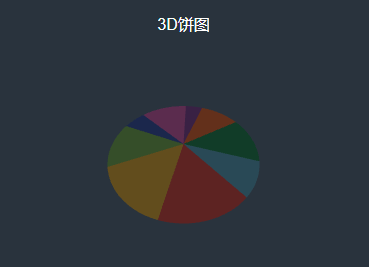

　　我们就能看到一个初始化的升降效果：

剩下全文敬请访问知乎文章链接阅读。
